Qualität: 6h23 DIN 3962/63/67
Material: C45 UNI EN 10027-1
Verzahnung: Induktionsgehärtet (HRC 54-58) und geschliffen.
Verzahnungsdaten:
fp Einzelteilungsfehler: Module < 3,0: 0,006 / Modul ≥ 3,0: 0,008
Fp Gesamtteilungsfehler:
abhängig von der Länge der Zahnstange (siehe Tabelle)
Die Molinati-Präzisionszahnstangen der NSF-Serie mit modularer Teilung Q6 werden in variabler Länge (499,5 bis 1017,8 mm) und Modul (1,5 bis 6) hergestellt und entsprechen dem internationalen Standard für gehärtete und geschliffene geradverzahnte Zahnstangen.
Die Verzahnungshärtung wird nach bestimmten Parametern durchgeführt und der gesamte Produktionsprozess wird überwacht, um dem Kunden die maximale Qualität und Effizienz zu gewährleisten.
Die Verwendung von Zahnrädern auf geradverzahnten Zahnstangen der Serie NST gewährleistet schnelle, präzise und geräuscharme lineare Bewegungen in Industriemaschinen jeder Art.

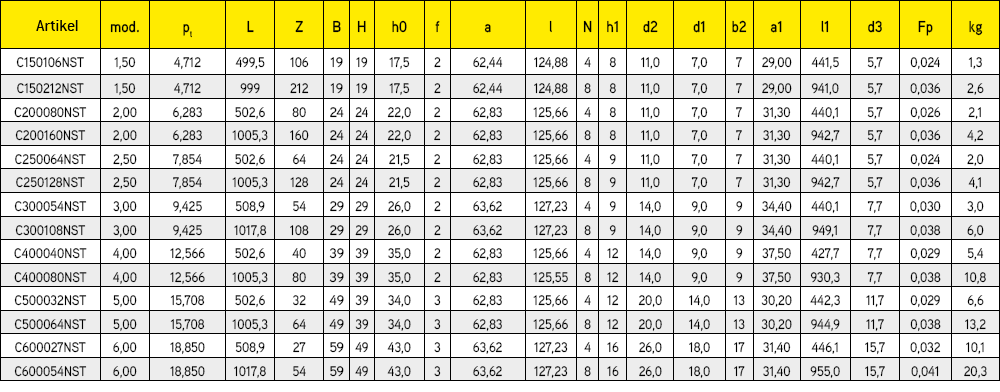

Alle Maße in [mm]
pt:Stirnteilung - Z: Zähnezahl - N: Bohrungsanzahl - d3: vorgebohrte Bohrungen für Verstiftungen
Bitte beachten: zur Montage ist eine separat verfügbare Montagezahnstange notwendig, um die Teilung zwei aufeinanderfolgender Zahnstangen zu gewährleisten - Das Ritzel kann auf Anfrage mitgeliefert werden.
