Qualità: 9e27 DIN 3962/63/67
Materiale: C45 UNI EN 10027-1; Rm≈650N/mm²
Esecuzione dentatura: dentatura finita di utensile.
Dati dentatura:
Fp errore sul passo totale:
dipendente dalla lunghezza della cremagliera (in tabella)
Le cremagliere di precisione Molinati della Serie NSF a passo modulare Q9 sono prodotte in lunghezza (da 499,5 a 1017,8 mm) e modulo (da 1,50 a 6 mm) variabili e rappresentano lo standard a livello internazionale di cremagliere a dentatura dritta finite di fresatrice.
Il processo di produzione, che avviene interamente all'interno della nostra azienda, è monitorato sin dalle prime fasi per garantire al cliente la massima qualità ed efficienza.
L'utilizzo di pignoni su cremagliere serie NSF a dentatura dritta assicura movimenti lineari veloci, precisi e silenziosi nei macchinari industriali di ogni settore.

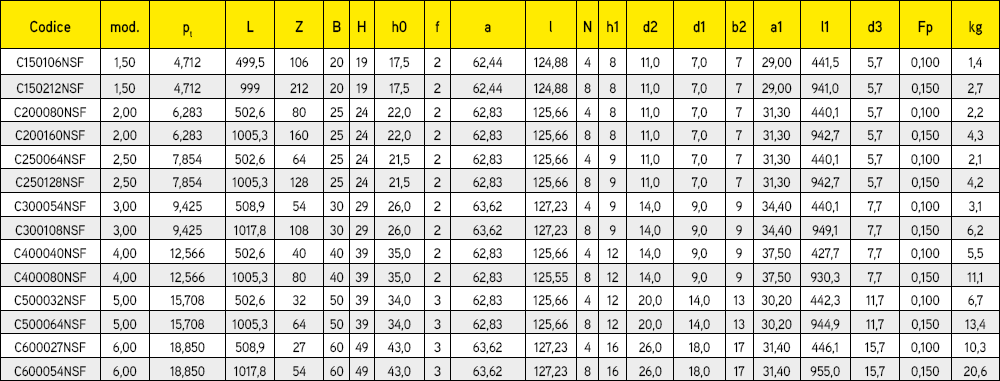

tutte le quote sono espresse in mm
pt: passo tangenziale - Z: numero dei denti - N: numero dei fori - d3: preforatura per spina
Note: è necessaria una controcremagliera di montaggio per il posizionamento corretto tra due cremagliere consecutive (fornibile a parte). - Su richiesta fornitura del pignone.
